1.系統概述
　　電纜金屬護層環流監測系統能對電纜金屬護層環流、事故回流線電流、電纜表面及接頭溫度、中間及終端接頭振動進行24小時不間斷連續在線監測、高頻信號定時在線監測，從而實現電纜外護套絕緣緩慢老化預警、電纜外護套快速損壞報警、事故回流線被盜報警、接頭故障溫度異常報警、接頭故障振動報警以及主絕緣高頻缺陷人工識別報警等。
　　電纜金屬護層環流監測系統應能有效監測電纜金屬護層環流是否超標，通過對護層環流變化監測及時發現外力破壞及定位(精度:環流單元)、及時發現蟲害破壞及定位(精度:環流單元)。
　　電纜金屬護層環流監測系統可集成有效進行定時高頻錄波，及時發現線路主絕緣高頻缺陷。
　　通過電纜金屬護層環流監測系統建設，電纜線路護層環流可由日常人力監測轉為智能監測系統完成，降低工作量，提高工作效率；電纜線路護層環流報告可由人力完成轉為系統全面自動生成報告，降低統計工作量，提高工作效率。
　　電纜金屬護層環流監測系統 基于省一級監控中心安裝建設的電纜金屬護層環流監測系統應用平臺由無線虛擬接口主機、無線傳輸采集裝置、傳輸采集裝置、CT電流傳感器、HFCT電流傳感器、溫度傳感器、故障振動度傳感器和其他及相關部件組成。

2.系統組成

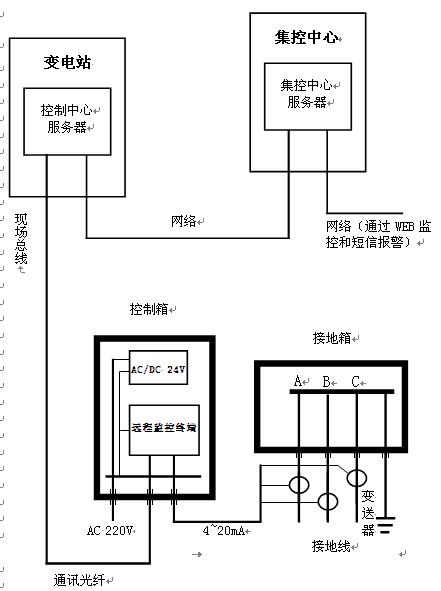

　　系統結構包括，前端采集單元、數據中心服務器、 GPRS無線傳輸設備。每個前端采集單元需要一個單獨手機號碼，通過GSM網絡里的數據業務傳輸數據，數據服務器只需要一個獨立IP地址，通過公網來進行數據交換，信號采集時，是由數據服務器來發送采集命令，設置各種參數，逐次采集各個點的放電信號，并接收由各個測量點通過光纖局域網所傳回的數據，然后在數據服務器上進行分析，計算后傳輸給中心數據庫。


3.系統優點
　　◆可采用光纖傳輸方式
　　傳輸頻帶寬，通訊量大；信號損耗低，通訊距離長；不受電磁干擾，抗干擾能力強；抗化學腐蝕能力強。
　　◆采用高性能主控制器
　　系統穩定可靠，能在惡劣環境下穩定運行；運行速度和存儲能力有了極大的提高 ；集成了更多的通信接口，支持PPI、MPI、PROFIBUS-DP、PROFIBUS-FMS、以太網等多種通信協議；可以配套多種專用模塊，擴展了控制能力與應用范圍。
　　◆操作更加方便
　　上位機采用工控機進行集中顯示控制，軟件采用業界最為流行的組態軟件編程，參數的設定和修改更加方便，控制顯示操作界面更加人性化,況且工控機不參與系統控制,即使工控機出現故障或者沒有啟動也不影響系統的正常工作。
　　◆故障率低
　　系統全部采用與高性能主控制器相適應的標準模塊，平均無故障時間可達十萬小時以上，大大提高了系統可靠性。
　　◆維護保養方便
　　由于本系統采用的都是目前國際上通用的軟、硬件，同時備用備件可在國內選購，不像沒有通用接口備件那樣受制于人，或因備件停產而難以采購。
　　◆開放性好
　　由于監測系統軟、硬件均采用國際通用產品，帶有接入通用型附屬設備的接口,具有很強的開放網絡接口，可支持工業以太網、INTERBUS總線、PROFIBUS總線、CAN總線、D-NET總線等國際標準協議，大大方便了數據采集聯網功能，能由不同的公司接手本系統的后續開發和安裝，方便以后升級。
　　◆現場監控儀器、終端等符合戶外設備設計標準，具有防雨，防潮，防摔等設計。（防護等級滿足IP68等級或以上）
　　◆系統具備電纜故障段別實時判斷和反饋信息的功能。
　　◆系統應備監控電纜實時負荷電流和電纜護層接地電流的功能；
　　◆系統應高度可靠、冗余，系統的響應時間應達到國內水平，其本身的故障不應影響其它設備的正常運行，系統特性的各項指標均應達到中國電力部部頒的規定。系統配置和設備選型應符合計算機發展迅速的特點，充分利用計算機領域的先進技術，要求達到國內先進水平。
　　◆系統結構為分層、全分布、全開放系統，既便于功能和硬件的擴充，又能充分保護應用資源和投資，分布式數據庫及軟件模塊化、結構化設計，使系統能適應功能的增加和規模的擴充，并能自診斷，具備故障自動重啟功能。
　　◆系統的實時性要好，響應時間快，抗干擾能力強。
